一、功能描述

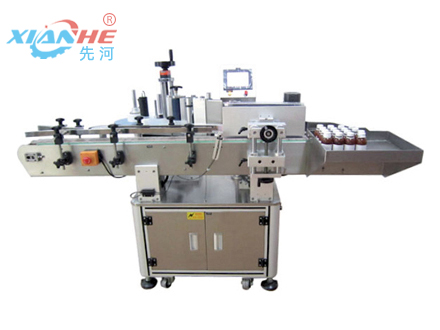

全自動搓滾式立式圓瓶貼標機屬于圓瓶貼標機，適用于制藥、食品、日化等行業的圓瓶貼標，可貼全周貼標和半圓周貼標。

可選配自動轉盤理瓶機，可直接連接前端生產線，自動送瓶進入貼標機，增加效率。

    可選配配置色帶打碼貼標機，可在線打印生產日期和批號，減少瓶子包裝工序，提高生產效益。

二、工作原理

核心工作原理：分瓶機構將產品分開后，傳感器檢測到產品經過，傳回信號到貼標控制系統，在適當位置控制系統控制電機送出標簽并貼附在產品待貼標位置上，產品流經覆標裝置，覆標帶帶動產品轉動，標簽被滾覆，一張標簽的貼附動作完成.

操作過程：放產品（可接流水線）—>產品輸送（設備自動實現）—>產品分距—>產品檢測—>貼標—>覆標—>收集已貼標產品。

三、適用范圍

3.1適用標簽：不干膠標簽、不干膠膜、電子監管碼、條形碼等。

3.2適用產品：要求在圓周面上貼附標簽或膜的產品。

3.3應用行業：廣泛應用于食品、醫藥、化妝品、日化、電子、五金、塑膠等行業。

3.4應用實例：PET圓瓶貼標、塑料瓶貼標、食品罐頭等。

四、產品特點

4.1適用范圍廣，可滿足圓瓶的全周貼標或半圓周貼標，瓶子間貼標切換簡單，調整方便；

4.2標簽重合度高，標帶繞行采用糾偏機構，標帶不走偏，貼標部位x/y/z三個方向以及傾斜度共八個自由度可調，調整無

死角，標簽重合度高；

4.3貼標質量優，采用彈壓性覆標皮帶，貼標平整、無皺褶，提升包裝質量；

4.4應用靈活，瓶子站立式貼標，具備自動分瓶功能，可單機生產，也可接流水線生產；

4.5智能控制，自動光電追蹤，具備無物不貼標，無標自動校正和標簽自動檢測功能，防止漏貼和標簽浪費；

4.6穩定性高，松下PLC+松下觸摸屏+松下針形電眼+德國勞易測標簽電眼組成的高級電控系統，支持設備7×24小時運轉；

4.7調整簡單，貼標速度、輸送速度、分瓶速度可實現無級調速，根據需要進行調整；

4.8堅固耐用，采用三桿調整機構，充分利用三角形的穩定性，整機堅實耐用。采用不銹鋼和高級鋁合金制造，符合GMP ；

生產要求；

可選配功能：

①熱打碼/噴碼功能；

②自動上料功能（結合產品考慮）；

③自動收料功能（結合產品考慮）；

④增加貼標裝置；

⑤圓周周向定位貼標功能；

⑥其他功能（按客戶要求訂做）。

五、技術參數

以下為標準機型技術參數，其他特殊要求和功能，可量身訂做

5.1適用產品直徑（針對圓瓶）及高度：

直徑：φ25mm～φ100mm;

高度：25mm～230mm

5.2貼標精度：±1mm

5.3貼標速度（pcs/min）：

40～120pcs/min（與瓶子及標簽尺寸有關）;

5.4重量：約185kg

5.5頻率（HZ）：50HZ

5.6電壓(V)：220V

5.7功率（W）：980W

5.8設備外形尺寸（長×寬×高）：1950×1100×1300 。
